T-6テキサン改造 九七艦攻 (アメリカ／日本)
プロフィール機
空母 赤城 搭載機

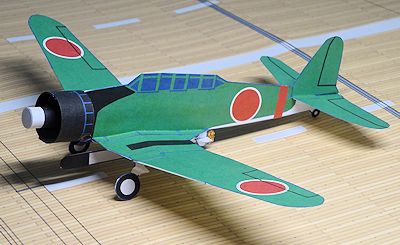

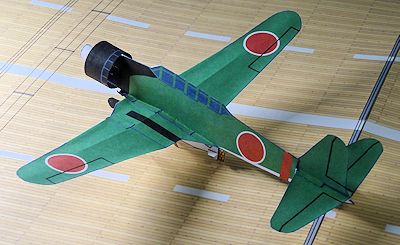

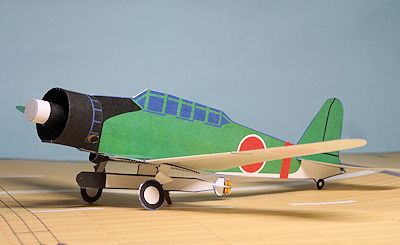

映画「トラ・トラ・トラ！」(1970年)の撮影用に、アメリカやイギリスの練習機であるT-6テキサン／ハーバードをベースに、 同じくアメリカの練習機であるBT-13バリアントの尾翼を合体させて作った九七艦攻です。 機体の改造ポイントは、機首と胴体後部の延長、機首カウリング大型化、キャノピー作り替え、 主翼の中央部前縁の直線化、翼端を丸く整形、主翼と胴体をつなぐフィレット大型化、 BT-13バリアントの垂直／水平尾翼を合体、主脚カバー作り替え、航空魚雷の投下装置等、 もはやベースとなるT-6テキサンの原型をとどめないほど、徹底的に改造されております。
九七艦攻は、映画「トラ・トラ・トラ！」の一番の主役ともいえる存在です。 その題名の由来となった「ワレ奇襲ニ成功セリ」の暗号を発信した、 ハワイ真珠湾攻撃隊の指揮官 淵田中佐の搭乗機であり、 迫真の低空雷撃シーンから映画のクライマックスを迎えます。 また、当初は不可能と考えられていた、水深の浅い真珠湾在泊のアメリカ艦隊に対する航空魚雷攻撃を、 いかにして可能にしたか、この映画全体を通じて描かれており、九七艦攻が何度も登場します。 アメリカでは9機の九七艦攻をはじめ、12機の零戦や9機の九九艦爆など計30機の飛行可能なレプリカが作られ、 その多くが今もアメリカの航空ショーで活躍しています。 日本でも撮影用に、九七艦攻のみ飛行可能な5機が作られましたが、撮影後に廃棄されたようです。

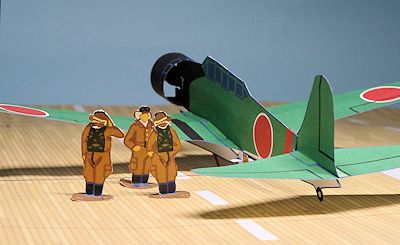

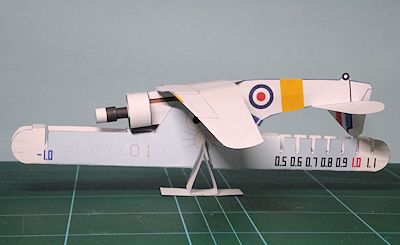

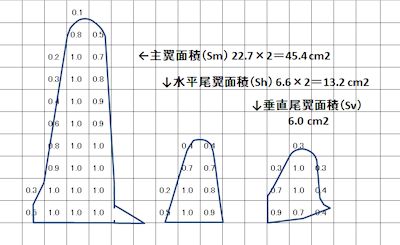

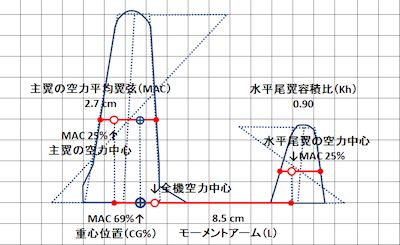

このプロフィール機では主翼とフィレット、主脚は、T6テキサン改造 零戦21型のパーツをそのまま使い、 胴体、水平／垂直尾翼、ディスプレイスタンドとしての航空魚雷を新たに作り直しました。 水平尾翼の面積は、二宮氏の著作「日本で生まれ育った高性能化飛行機」の計算式より、 T6テキサンのプロフィール機とほぼ同じ水平尾翼容積比 Kh＝0.82、 同じく最適な重心位置を求めるグラフより、主翼前縁からの重心位置 CG%＝63%となるように調整しました。 機首と胴体後部を延長し、水平尾翼を少しだけ拡大しても、九七艦攻の機体の重心は、 ベースとなったT6テキサンのプロフィール機と同じ位置におさまりました。 もともと実機でも、そうなるように改造されているのでしょう。 プロフィール機で作り比べて、先人の工夫を追体験できたことが面白かったです。
空母 赤城 搭載機

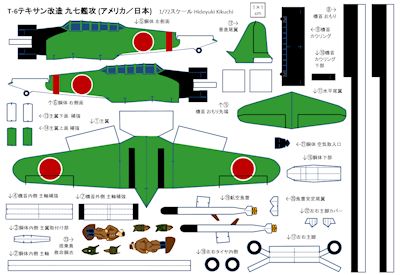

PDFファイル：Texan_Type97TB.pdf
※ダウンロード時のご注意
※ダウンロード時のご注意
お使いのブラウザによっては「ファイルを安全にダウンロードできません」と表示されることがあります。
それはこのサイトが、SSLで暗号化されていないホームページサービスを利用しているためです。
このサイトではHTTP cookie を使ってユーザーを識別、履歴管理したり、何らかの情報を入力して頂くことは一切ありませんが、
インターネットでのやりとりが暗号化されていないことをご了承ください。
零戦21型とほぼ同じです。詳細は>零戦21型の「作り方」を参照ください。
相違点のみ記載します。
-
（機体）
- 主翼
- 胴体内側 主軸
- 胴体内側 主翼取付け部
- 機首内側 主軸補強
- 胴体左側面
- 胴体右側面
- 機首外側 主軸補強
- 機首 おもり
- 機首 カウリング
- 機首 カウリング下部
- 水平尾翼
- 垂直尾翼
- 主翼下面 補強
- 主翼上面 補強
- 機首 おもり先端
- 胴体下部

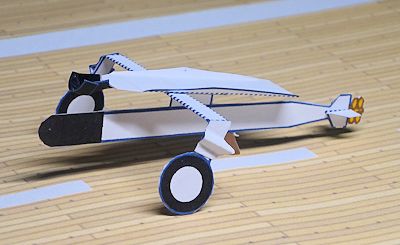

- 左右主脚
- 左右タイヤ内側
- 航空魚雷
- 魚雷安定尾翼
- 胴体 空気取入口
- 左右主脚カバー
- 搭乗員・救命胴衣
（ディスプレイスタンド）
（ディティールアップ）
零戦21型と同じです。詳細は零戦21型の「飛ばし方」を参照ください。
このプロフィール機についての補足説明：
- 主翼の調整
この機体の飛び方は零戦と比べ、左右に小刻みなローリングを繰り返すパターンが多い。 主翼の左右で揚力のバランスがとれるように、 主翼、水平尾翼、垂直尾翼が、胴体に対し正確に直角、水平となるように組み立てる。 主翼の迎角やキャンバーをつけ過ぎず、左右外翼の上反角もひかえめにする。 また、翼端失速を防ぐため、左右外翼の翼端の前縁をねじり下げると、飛び方が安定する。

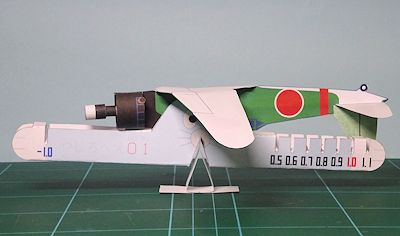

プロフィール機データ
- スケール：1/72
- 全長：15.0 cm
- 全幅：19.0 cm
- 全高：3.8 cm

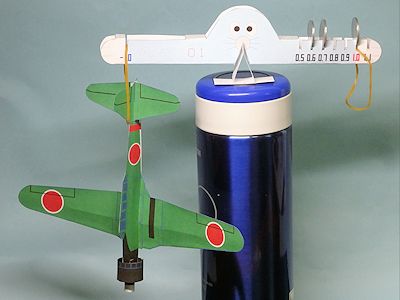

- 重量：2.3 g
- 用紙：普通紙 両面厚口 A4サイズ プリンタ用紙
- 外翼の上反角：約10度
また、このページの飛行甲板は「 紙模型工房 」さんの「大日本帝国海軍航空母艦・飛行甲板 1/144スケール」を拡大して使わせて頂きました。
(完成 2025年9月14日)
