九九艦爆
プロフィール機
空母 赤城／翔鶴 搭載機
実機について
九九艦爆は、日本海軍初の全金属製、低翼単葉の急降下爆撃を主任務とする艦上爆撃機です。 その特徴的な楕円翼は、1930年代初めのドイツの高速郵便機He70ブリッツの影響を受けています。 1938年に初飛行した当初は、翼端失速や方向安定不足の問題があり、 翼端をねじり下げ、垂直尾翼の前方にヒレを追加して解決しました。 太平洋戦争が始まりしばらくは零戦、九七艦攻と共に各地で戦果を上げ、1941年12月8日のハワイ真珠湾攻撃における活躍ぶりは、 映画「トラ・トラ・トラ！」で描かれている通りです。 続く1942年も4月のインド洋作戦では九九艦爆だけで英空母ハーミスを撃沈し、その急降下爆撃の命中率は80%以上を記録しました。 やがて戦局が進むにつれて、敵戦闘機と対空砲火のため多大な犠牲を払うようになりましたが、 後継機の彗星艦爆は稼働率が低く、戦力として数が揃わないため、戦争末期まで出撃し続けなければなりませんでした。

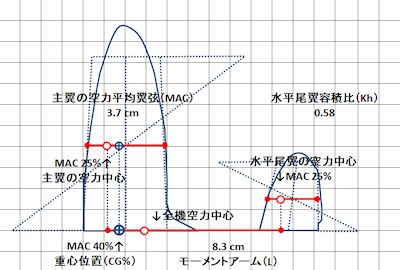

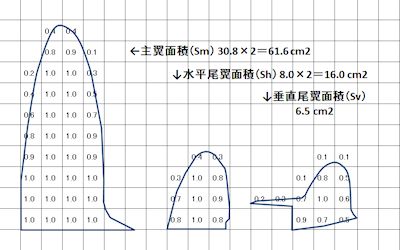

設計

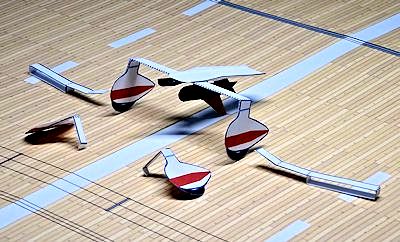

機体の構成は、先に作った「バリアント改造 九九艦爆」とほぼ同じです。 外形のみ本物の九九艦爆に合わせて手直ししました。 大きなカバーの付いた固定脚は、できるだけ軽く、最小限の強度で作った飛行時用と、 十分な強度を持たせたディスプレイスタンド用の2種類を使い分けます。

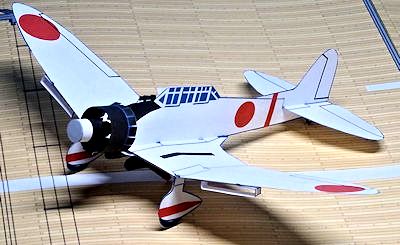

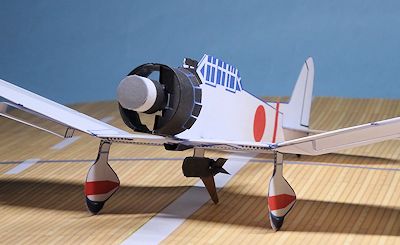

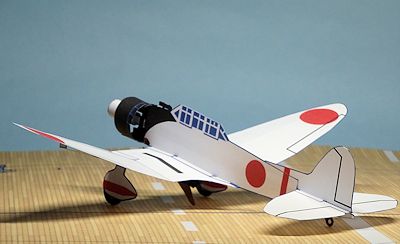

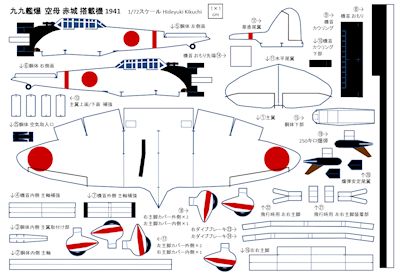

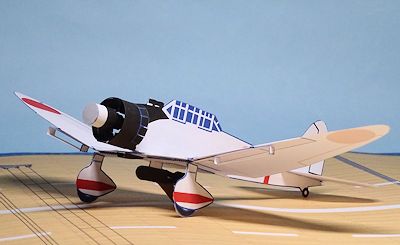

空母 赤城 搭載機 1941
PDFファイル：
※ダウンロード時のご注意

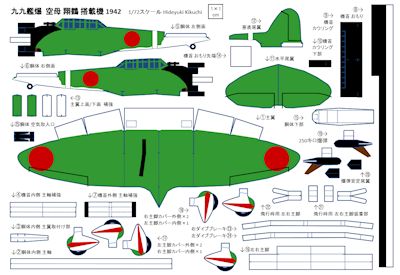

空母 翔鶴 搭載機 1942
PDFファイル：
※ダウンロード時のご注意
※ダウンロード時のご注意
お使いのブラウザによっては「ファイルを安全にダウンロードできません」と表示されることがあります。
それはこのサイトが、SSLで暗号化されていないホームページサービスを利用しているためです。
このサイトではHTTP cookie を使ってユーザーを識別、履歴管理したり、何らかの情報を入力して頂くことは一切ありませんが、
インターネットでのやりとりが暗号化されていないことをご了承ください。
零戦21型とほぼ同じです。詳細は>零戦21型の「作り方」を参照ください。
相違点のみ記載します。
-
（機体）
- 主翼
- 胴体内側 主軸
- 胴体内側 主翼取付け部
- 機首内側 主軸補強
- 胴体左側面
- 胴体右側面
- 機首外側 主軸補強
- 機首 おもり
- 機首 カウリング
- 機首 カウリング下部
- 水平尾翼
- 垂直尾翼
- 主翼上面/下面 補強
- 機首 おもり先端
- 胴体下部
- 左右主脚
- 左主脚カバー外側／右主脚カバー内側
- 右主脚カバー外側／左主脚カバー内側
- 250キロ爆弾
- 爆弾安定尾翼
- 飛行時用 左右主脚装着部
- 飛行時用 左右主脚
- 右ダイブブレーキ
- 左ダイブブレーキ
- 胴体 空気取入口
（ディスプレイスタンドと飛行時用主脚）
（ディティールアップ）

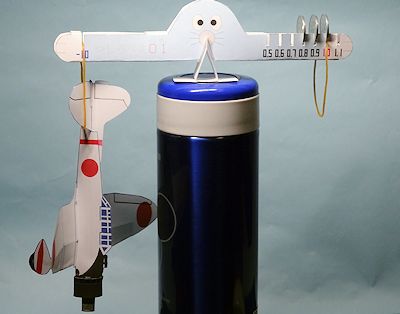

零戦21型と同じです。詳細は零戦21型の「飛ばし方」を参照ください。
(完成 2025年12月6日)
