BT-13バリアント改造 九九艦爆 (アメリカ)
プロフィール機
空母 赤城 搭載機

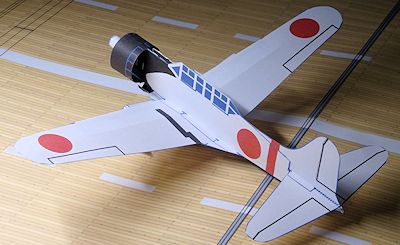

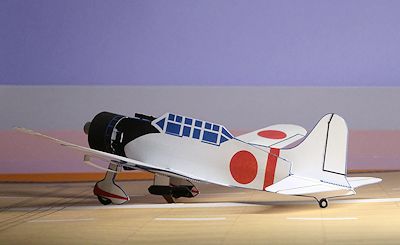

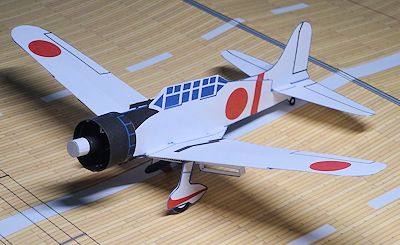

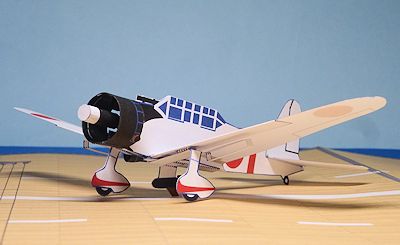

映画「トラ・トラ・トラ！」(1970年)の撮影用に、アメリカの練習機であるBT-13バリアントをベースに改造した九九艦爆です。 機体の改造ポイントは、エンジンをT-6テキサンと同じものに大型化、機首カウリング大型化、キャノピー作り替え、 主翼と胴体をつなぐフィレット大型化、胴体後部の延長、垂直尾翼の大型化と前方にヒレの追加、 主脚カバー追加、ダイブブレーキ、爆弾投下装置、射爆照準器等です。 アメリカでは9機の九九艦爆をはじめ、12機の零戦や9機の九七艦攻など計30機の飛行可能なレプリカが作られ、 その多くが今もアメリカの航空ショーで活躍しています。

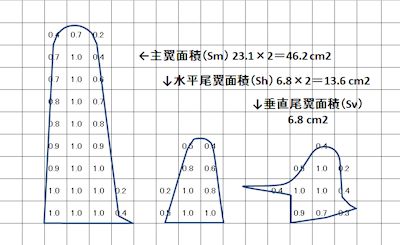

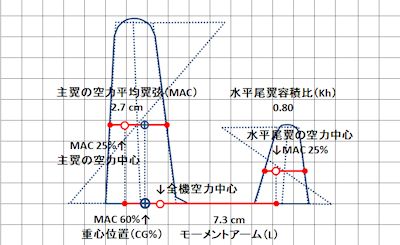

設計

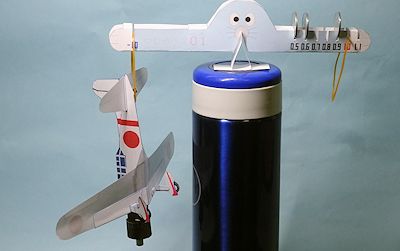

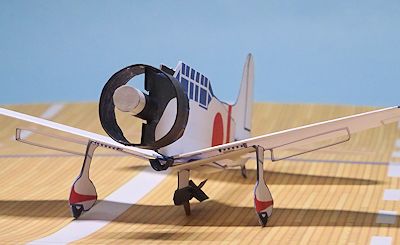

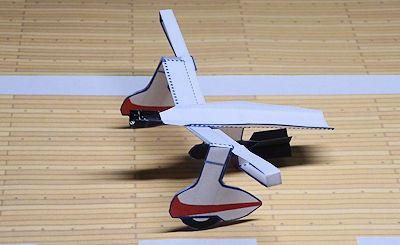

このプロフィール機では、最大の特徴である大きなカバーの付いた固定脚は、 できるだけ軽く、最小限の強度で作った飛行時用と、十分な強度を持たせたディスプレイスタンド用の2種類を 使い分けることにしました。飛行時用の傷んだ固定脚を交換できるように、スライド式で装着、取り外しできるようにしました。 また、T-6テキサンと比べ機首が長く、主翼前縁に固定脚をぶら下げていることもあり、機種おもりは半分くらいですみ、 機体全体の重量も軽くなりました。
空母 赤城 搭載機

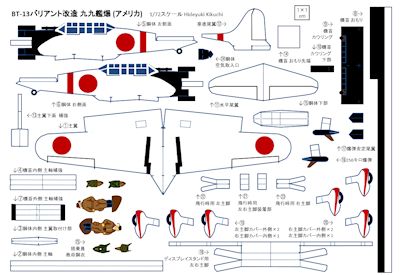

PDFファイル：Valiant_Type99DB.pdf
※ダウンロード時のご注意
※ダウンロード時のご注意
お使いのブラウザによっては「ファイルを安全にダウンロードできません」と表示されることがあります。
それはこのサイトが、SSLで暗号化されていないホームページサービスを利用しているためです。
このサイトではHTTP cookie を使ってユーザーを識別、履歴管理したり、何らかの情報を入力して頂くことは一切ありませんが、
インターネットでのやりとりが暗号化されていないことをご了承ください。
零戦21型とほぼ同じです。詳細は>零戦21型の「作り方」を参照ください。
相違点のみ記載します。
-
（機体）
- 主翼
- 胴体内側 主軸
- 胴体内側 主翼取付け部
- 機首内側 主軸補強
- 胴体左側面
- 胴体右側面
- 機首外側 主軸補強
- 機首 おもり
- 機首 カウリング
- 機首 カウリング下部
- 水平尾翼
- 垂直尾翼
- 主翼下面 補強
- 機首 おもり先端
- 胴体下部
- 250キロ爆弾
- 爆弾安定尾翼
- ディスプレイスタンド用 左右主脚
- 左主脚カバー外側／右主脚カバー内側
- 右主脚カバー外側／左主脚カバー内側
- 飛行時用 左右主脚装着部
- 飛行時用 左主脚
- 飛行時用 右主脚
- 胴体 空気取入口
- 搭乗員・救命胴衣
（ディスプレイスタンド）
（ディティールアップ）
零戦21型と同じです。詳細は零戦21型の「飛ばし方」を参照ください。
プロフィール機データ
- スケール：1/72
- 全長：14.0 cm
- 全幅：19.0 cm
- 全高：3.5 cm
- 重量：2.0 g
- 用紙：普通紙 両面厚口 A4サイズ プリンタ用紙
- 外翼の上反角：約15度
また、このページの飛行甲板は「 紙模型工房 」さんの「大日本帝国海軍航空母艦・飛行甲板 1/144スケール」を拡大して使わせて頂きました。
(完成 2025年9月28日)
