平成13年度 電子通信実験
3.1 入力特性

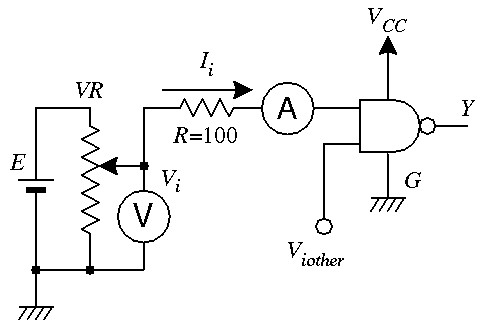

ブレッドボード上に 図4の回路を組み立て，つぎの要領で特性を測定する．
なお，100Ωの抵抗Rは電流計の保護用である．
図4 入力特性測定回路
- 電源電圧VCC＝ 5V とする．
- Viother＝ 0V または 5V に設定し，それぞれについて測定する．
- 分圧器VRを調整して Vi を 0〜6.5V 付近まで変化させ，そのときの入力電流 Ii を測定する．

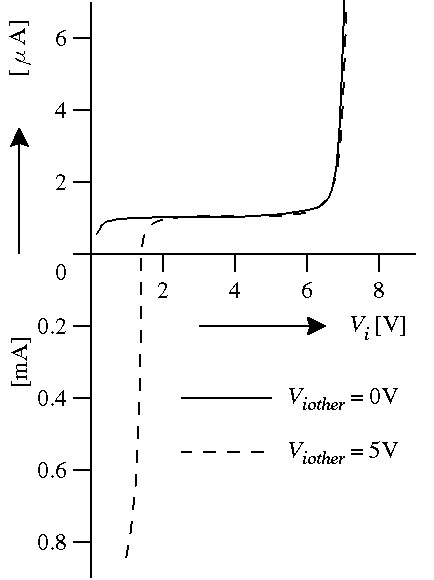

- 測定結果の一例を 図5に示す．
図5 入力特性の一例
[注意事項]
図5において，Vi を変化させると Ii が急激に変化する部分がある．
この部分を測定するときには，Ii の急激な変化によりICや電流計を壊す恐れがあるので，電流計Aの値 Ii を監視しながら Vi を少しずつ変化させるようにする必要がある．
また，このときは，Vi の方ではなく，Ii の方をほぼ等間隔に変化させるようにすると，特性の変化の様子がよくわかる．
なお，図5の縦軸（ Ii ）は正方向と逆方向とで目盛の単位が大きく異なっている．
そこで，感度の異なる電流計を２個用意しておき，測定の途中で電流計を交換する必要がある．
