平成13年度 電子通信実験
3.2 電圧伝達特性
ブレッドボード上に
図6
の回路を組み立て，つぎの要領で特性を測定する．

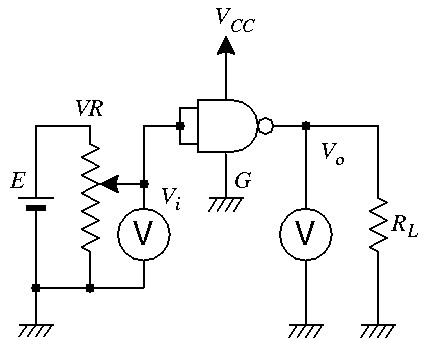

図6 電圧伝達特性測定回路
V
CC
＝ 5V とする．
負荷抵抗 R
L
＝ 0.5kVΩ，1kΩまたは∞（ R
L
を取り外す）に設定し，それぞれについて測定する．
分圧器VRを調整して V
i
に対する出力電圧 V
o
を測定する．
測定結果の一例を
図7
に示す．

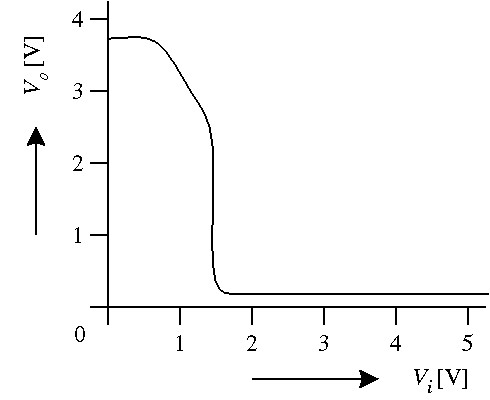

図7 電圧伝達特性の一例
