平成13年度 電子通信実験
3.3 出力特性
ブレッドボード上に
図8
の回路を組み立て，つぎの要領で特性を測定する．

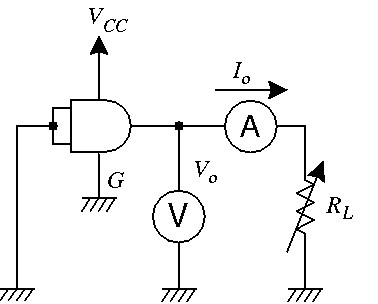

図8 出力特性測定回路
電源電圧 V
CC
＝ 4.5V，5V または 5.5V に設定し，それぞれについて測定する．
負荷抵抗 R
L
を調整して出力電流 I
o
を 0 〜 20mA の範囲で変化させ， I
o
に対する出力電圧 V
o
を測定する．
測定結果の一例を
図9
に示す．

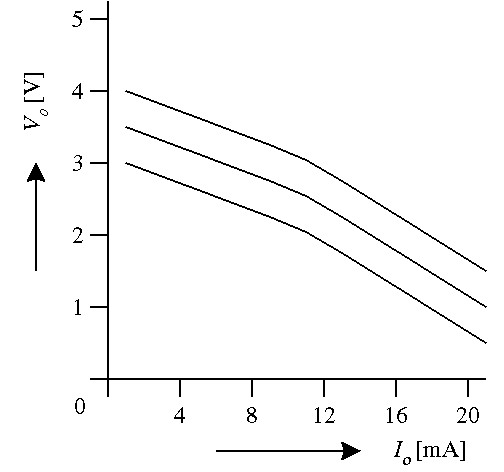

図9 出力特性の一例
