1/72プロフィール紙飛行機

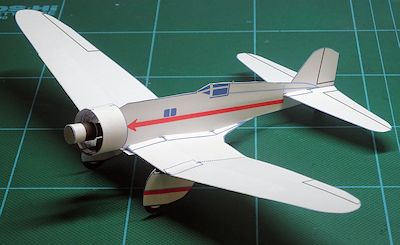

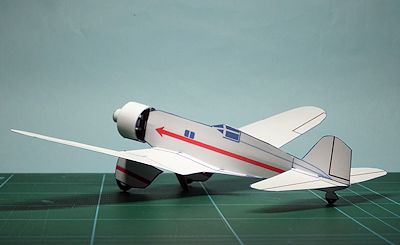

ノースロップ・ガンマ

アメリカ 無塗装

---

実機について

軽く強い全金属製の機体構造で、近代航空機の礎を築いた歴史的名機

1932年に初飛行したノースロップ ガンマはアメリカのレーサー機、高速郵便機で、 ロサンゼルス～ニューヨーク間の大陸横断スピード記録（13時間26分）を樹立し、 初の南極大陸横断飛行を成し遂げた歴史的名機です。
1930年代前半、日本は本機を輸入し、その内部構造から全金属製の低翼単葉機の製造方法を学びました。 これにより、ハインケルHe70から学んだ洗練された流線型の空力デザインを、 軽量かつ強固に形にすることが可能になり、国産機は飛躍的な進化を遂げました。 30年代後半になると、九試単戦（後の九六艦戦）、九七式戦、九七式司偵、九七艦攻、九九艦爆、九九式襲撃/軍偵といった、 世界有数の高性能機が次々と登場し、零戦や一式戦においてそのピークを迎えました。
一方、アメリカでも本機の設計思想を受け継ぎ、航空母艦で運用できるように再設計した、 海軍のTBDデバステーター雷撃機とSBDドーントレス偵察爆撃機が誕生しました。 こうしてノースロップ ガンマを共通の起源に持つ航空機同士が、 太平洋戦争前半に日米それぞれの主力機として激戦を繰り広げる構図が生まれたのです。
しかし、日本の航空機産業が短期間で著しい成長を遂げたことは、アメリカ側に強い危機感を抱かせました。 1938年、アメリカは日中戦争を続ける日本に対し道義的禁輸を発動しました。 この事実上の技術封鎖により、順調に進展していた日本の航空機開発は停滞を余儀なくされました。 とくに2000馬力級エンジンや二段二速過給機といった先進的な航空技術へのアクセスが難しくなったことは、 後に1943年以降に登場する米軍新型戦闘機との性能格差を決定的なものにする一因となりました。

設計

機体は先に手がけた九七艦攻の図面をベースに、 胴体や大きなスパッツに包まれた固定脚などを、ノースロップ・ガンマ本来の形に合わせて作り直しました。 全長は3人乗りの九七艦攻と比べて1cm短くなり、キャノピーの高さも低く抑えられ、軽く仕上がっています。

しかし、モーメントアームの短くなった、垂直尾翼の方向安定性は低くなっているため、 大きな側面積の固定脚の向きが左右にずれていると、その方向へ旋回してしまいます。 飛ばすたびに固定脚の向きを正面に直すことが、まっすぐ飛ばすためのポイントとなります。
また、水平尾翼は細長く曲がりやすいため、折り目をつけて、まっすぐピンと張るように補強しました。 中心線から左右に半分ほどの長さまでは、主翼キャンバーと同様に浅く「へ」の字に折り目をつけ、 残りの外周部はそのままで自由に曲がるようにして、着地時のショックを吸収させるのがよさそうです。 この水平尾翼の補強方法は、九七艦攻にも適用できます。

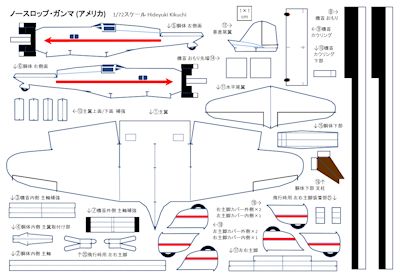

PDF図面

アメリカ 無塗装

PDFファイル：Gamma.pdf
※ダウンロード時のご注意

印刷する紙は、A4サイズの普通紙で、厚さが「両面印刷用」や「両面厚口」と表示されているコピー用紙がおすすめです。 PDFファイルの印刷時は、A4サイズの「横向き」を指定してください。

※ダウンロード時のご注意
お使いのブラウザによっては「ファイルを安全にダウンロードできません」という警告が出ることがあります。 それはこのサイトが、SSLで暗号化されていないホームページサービスを利用しているために表示されるものです。 このサイトでは、Cookieを使ってユーザーを識別したり、履歴を管理したり、 何らかの情報を入力していただくことは一切ありません。 インターネット上でのやりとりが暗号化されていない点について、あらかじめご了承ください。

作り方

零戦21型とほぼ同じです。詳細は零戦21型の「作り方」をご参照ください。 相違点のみ記します。

（機体）
1. 主翼
   中央翼と左右外翼にそれぞれキャンバーをつける。
   点線に沿って左右外翼に上反角を付ける。
2. 胴体内側 主軸
3. 機首内側 主軸補強
4. 胴体内側 主翼取付け部
5. 胴体左側面
6. 胴体右側面
7. 機首外側 主軸補強
8. 機首おもり
9. 機首カウリング
10. 機首カウリング下部
11. 水平尾翼
    細長く曲がりやすいため、折り目をつけて、まっすぐピンと張るように補強する。 中心線から左右に半分ほどの長さまで、主翼キャンバーと同様に浅く「へ」の字に折り目をつける。 折り目をつける場所は、昇降舵の線に合わせると目立たない。 水平尾翼を胴体に貼り付ける前に平らにのばす。
12. 垂直尾翼
13. 主翼上面/下面 補強
14. 機首おもり先端

（ディスプレイスタンドと飛行時用主脚）




15. 胴体下部
16. 胴体下部 支柱
    (15)胴体下部とののりしろを折る。
    点線で二つ折りにして貼り合わせる。
    (15)胴体下部に貼り付ける。

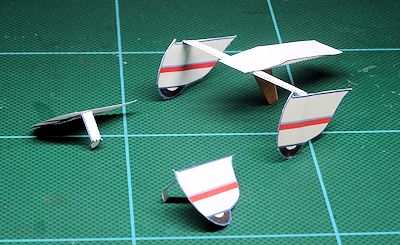

17. ディスプレイスタンド用 左右主脚
18. 左主脚カバー外側／右主脚カバー内側
19. 右主脚カバー外側／左主脚カバー内側
20. 飛行時用 左右主脚
    まず、点線に沿って二つ折りにして貼り合わせる。
    次に主脚カバー外側を左右1枚ずつ貼り付け、その印刷されていない裏面を色鉛筆で、表面の線を透かして見ながら描き込む。 なお、主脚カバー内側も左右1枚ずつ追加で貼り付けることもできるが、その分だけ重くなり、飛行性能が低下してしまう。
    最後に、飛行時用 主脚の上部と脱落防止フックを、点線に沿って折る。
21. 飛行時用 左右主脚装着部
    まず、点線に沿って三つ折りにして貼り合わせる。
    次に(20)飛行時用 左右主脚が、 装着部にぴったり収まり、それがスライドできることを確かめる。
    そのまま飛行時用 主脚装着部を、(1)主翼下面の2枚重ねの部分に貼り付ける。

飛ばし方

零戦21型と同じです。詳細は零戦21型の「飛ばし方」をご参照ください。

このプロフィール機についての補足説明：

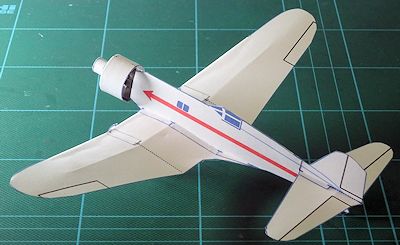

• 主翼の工作と調整
  大きな主翼の左右で揚力のバランスがとれるように、 ていねいに作って調整することで、飛び方が安定する。

  （注意点）

  • 主翼の迎角とキャンバー、左右外翼の上反角をひかえめにする。
  • 主翼を胴体に貼り付ける際、水平尾翼、垂直尾翼を含む胴体に対し、 正確に直角、平行、水平となるように、いろいろな角度から眺めて確かめる。
  • 主翼がぐらつかないように、主翼の根元から(4)胴体内側 主翼取付け部にしっかり貼り付ける。
  • 翼端失速を防ぐため、左右外翼の翼端の前縁をねじり下げる。


• 水平尾翼の調整
  水平尾翼の前縁をねじり下げ、迎角を主翼より小さくすると、 主翼より先に失速しないので、ピッチングの安定性が増す。

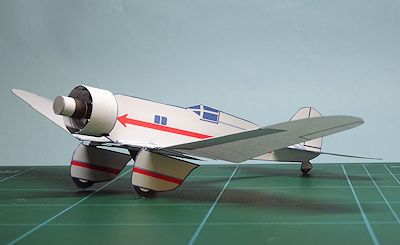

• 飛行時用 左右主脚の調整
  大きな側面積の固定脚の向きが左右にずれていると、そちらの方向へ旋回してしまう。 飛ばすたびに固定脚の向きを正面に直すことが、まっすぐ飛ばすポイントとなる。

設計データ

ノースロップ・ガンマ プロフィール紙飛行機

スケール

1/72

全長

14.5 cm

全幅

21.0 cm

全高

3.5 cm

重量 (W)

2.6 g

用紙

普通紙 両面厚口 A4サイズ コピー用紙

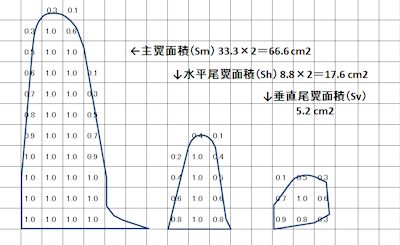

主翼面積 (Sm)

66.6 cm2

水平尾翼面積 (Sh)

17.6 cm2

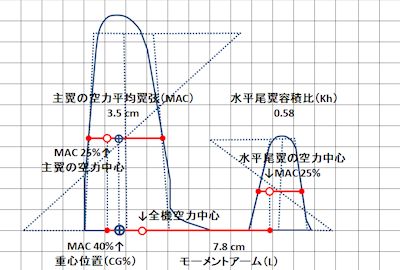

主翼の平均翼弦長 (MAC)

3.5 cm

モーメントアーム長 (L)

7.8 cm

翼面荷重 (W/Sm)

0.04 g/cm2

水平尾翼容積比 (Kh)

0.58

重心位置

主翼の空力平均翼弦の35%～40%

上反角

約10度

飛行データ

室内での一定の高さと距離5 mにおける、定常滑空テストの実測データです。 テスト環境や計測方法は、零戦21型の「飛行データ」をご参照ください。

区間通過時間：

1.9 秒

沈下率：

0.41 m/s

滑空比：

1：6.5

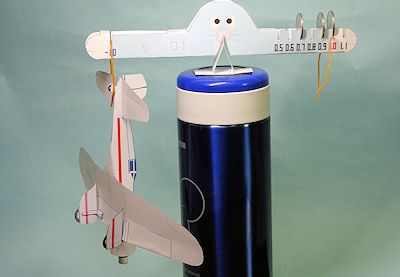

重量計測には、吉田英一さんの「切り抜く科学工作シリーズ」より「 精密天秤 やじろべえ01（ゼロワン） 」を使わせて頂きました。

(完成 2026年7月22日)
