BT-13バリアント改造 九九艦爆 (アメリカ)
プロフィール機
空母 赤城 搭載機

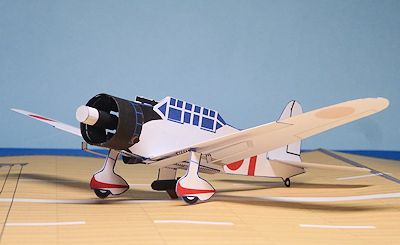

valiant_type99DB_left_front
valiant_type99DB_left_front2

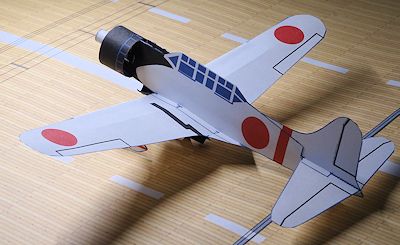

valiant_type99DB_left_rear

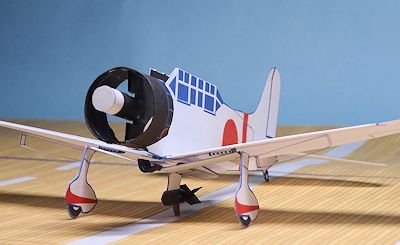

valiant_type99DB_front

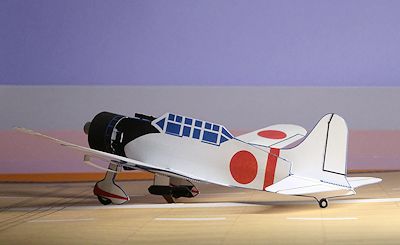

valiant_type99DB_left_rear2

実機について
映画「トラ・トラ・トラ！」(1970年)の撮影用に、 BT-13バリアントをベースに改造された九九艦爆のレプリカ機です。 その改造ポイントは驚くほど多岐にわたります。 まずエンジンを一回り大きいT-6テキサンと同じものに換装、それに合わせ機首カウリング大型化、 胴体まわりではキャノピー下部の短縮と胴体側の掘込みを浅く埋め、 主翼と胴体をつなぐフィレット大型化、胴体後部の延長、 尾部では垂直尾翼の大型化と前方にヒレの追加、 足まわりでは主脚カバー追加、さらにダイブブレーキ、爆弾投下装置、射爆照準器等に至るまで、徹底的に作り込まれました。 劇中では攻撃隊の先陣を切ってハワイ真珠湾の艦船や飛行場めがけて急降下爆撃する、迫力あるシーンを演じました。 映画「トラ・トラ・トラ！」の撮影にむけて1969年にアメリカで作られた飛行可能なレプリカ機は、 九九艦爆9機をはじめ、零戦12機、九七艦攻9機など計30機にもおよびます。 それらの多くは半世紀以上も入念なメンテナンスが続けられ、今なおアメリカの航空ショーで活躍しています。

設計
大きなカバー付きの固定脚を備えたプロフィール機を初めて作りました。 その固定脚は、できるだけ軽く、ぎりぎりの強度で作った飛行時用と、 十分な強度を持たせたディスプレイスタンド用の2種類を使い分けるようにしています。 飛行時用の固定脚は傷んだら交換できるように、スライド式で装着、取り外しできます。 また、T-6テキサンと比べ機首が長く、主翼の構造がシンプルで、主翼前縁に固定脚をつり下げていることもあり、 機首おもりは半分くらいで済み、機体全体の重量も軽くなりました。

（改修 2025年12月18日） 飛行時用の主脚に脱落防止フックを追加しました。 また、機首主軸の突き出る長さを、機首おもりの長さに合うように調整しました。

空母 赤城 搭載機

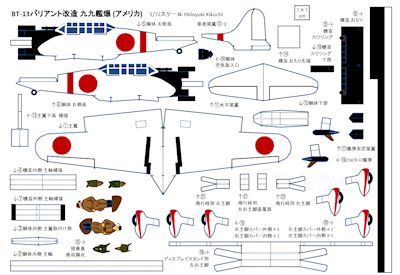

valiant_type99DB_PDF_img
PDFファイル：Valiant_Type99DB.pdf
※ダウンロード時のご注意

印刷する紙は、A4サイズの普通紙で、厚さが「両面印刷用」や「両面厚口」と表示されているコピー用紙がおすすめです。 PDFファイルの印刷時は、A4サイズの「横向き」を指定してください。

※ダウンロード時のご注意
お使いのブラウザによっては「ファイルを安全にダウンロードできません」という警告が出ることがあります。 それはこのサイトが、SSLで暗号化されていないホームページサービスを利用しているために表示されるものです。 このサイトでは、Cookieを使ってユーザーを識別したり、履歴を管理したり、 何らかの情報を入力していただくことは一切ありません。 インターネット上でのやりとりが暗号化されていない点について、あらかじめご了承ください。

作り方
零戦21型とほぼ同じです。詳細は零戦21型の「作り方」をご参照ください。 相違点のみ記します。

    （機体）
  1. 主翼
  2. 胴体内側 主軸
  3. 機首内側 主軸補強
  4. 胴体内側 主翼取付け部
  5. 胴体左側面
  6. 胴体右側面
  7. 機首外側 主軸補強
  8. 機首おもり
  9. 機首カウリング
  10. 機首カウリング下部
  11. 水平尾翼
  12. 垂直尾翼
  13. 主翼下面 補強
  14. 機首おもり先端

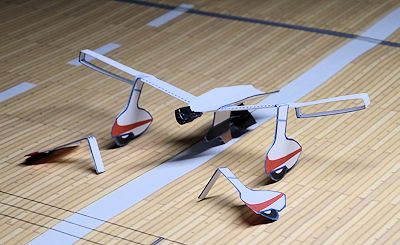

    15. （ディスプレイスタンドと飛行時用主脚）

    valiant_type99DB_landing_gear

  15. 胴体下部

  16. ディスプレイスタンド用 左右主脚
    点線に沿って三つ折りにして貼り合わせる。
    さらに点線に沿ってダイブブレーキを細長く「ロ」の字に折り、終端ののりしろを貼り合わせる。

  17. 左主脚カバー外側／右主脚カバー内側
  18. 右主脚カバー外側／左主脚カバー内側

  19. 250キロ爆弾
  20. 爆弾安定尾翼
    点線に沿って「L」字に折ったものを2つ用意し、「X」字になるように組み合わせ、 (19)250キロ爆弾尾部のスリットに差し込む。

  21. 飛行時用 左主脚
  22. 飛行時用 右主脚
    まず、点線に沿って二つ折りにして貼り合わせる。
    次に主脚カバー外側を左右1枚ずつ貼り付け、その印刷されていない裏面を色鉛筆で、表面の線を透かして見ながら描き込む。 なお、主脚カバー内側も左右1枚ずつ追加で貼り付けることもできるが、その分だけ重くなり、飛行性能が低下してしまう。
    最後に、飛行時用 主脚の上部と脱落防止フックを、点線に沿って折る。

  23. 飛行時用 左右主脚装着部
    まず、点線に沿って三つ折りにして貼り合わせる。
    次に(21)(22)飛行時用 左右主脚が、この装着部にぴったり収まり、それがスライドできることを確かめる。
    そのまま飛行時用 主脚装着部を、(1)主翼下面の2枚重ねの部分に貼り付ける。

    24. （ディティールアップ）
  24. 胴体 空気取入口
  25. 搭乗員・救命胴衣
飛ばし方
零戦21型と同じです。詳細は零戦21型の「飛ばし方」をご参照ください。

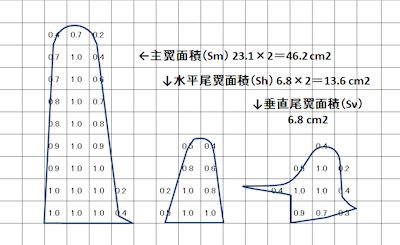

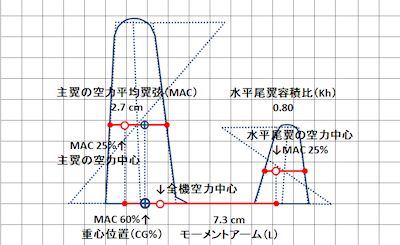

プロフィール機データ

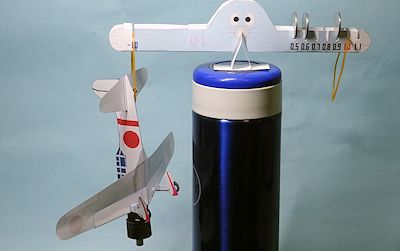

valiant_type99DB_weight_weight

重量計測には、吉田英一さんの「切り抜く科学工作シリーズ」より「 精密天秤 やじろべえ01（ゼロワン） 」を使わせて頂きました。

また、このページの飛行甲板は「 紙模型工房 」さんの「大日本帝国海軍航空母艦・飛行甲板 1/144スケール」を拡大して使わせて頂きました。

(完成 2025年9月28日)
(改修 2025年12月18日 飛行時用主脚の脱落防止フック追加、機首主軸の長さ調整)
