1/72プロフィール紙飛行機

零戦32型

標準塗装／ラバウル迷彩

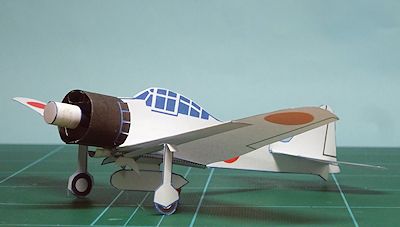

zero32_left_front1
zero32_left_front2

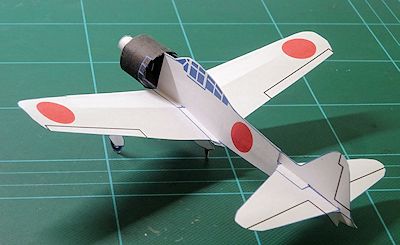

zero32_left_rear

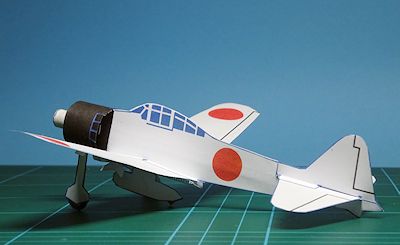

zero32_left_rear2

実機について

戦局が進むにつれ、零戦はさらなる改良を求められます。 零戦32型は速力アップを狙い、エンジンを強化して翼端を角型に切り詰めた改修型です。 1941年に初飛行しました。最大速度はわずかに向上したものの、 エンジン周辺の機器が大きく重くなったことで胴体内の燃料タンク容量が減り、 零戦の最大の強みであった旋回性能と航続距離が低下しました。 この航続距離の低下が直撃したのが、折しも始まったガダルカナル島をめぐる戦いです。 基地から遠く離れた空戦域まで飛行しなければならない現地部隊にとって、航続距離の制約は致命的なミスマッチとなり、 32型への評価は厳しいものでした。 しかし、旋回性能や航続距離と引き換えに速度性能を引き上げるという設計の方向性は、 米軍の新型戦闘機の登場と、基地周辺での迎撃戦が増える戦局に適合していました。 この方向性はその後の52型へと引き継がれていきます。

設計

先に作った零戦21型をベースに、32型の特徴である大型化した機首カウリングや、 翼端を切り落とした角型の主翼を新たに作り直しました。

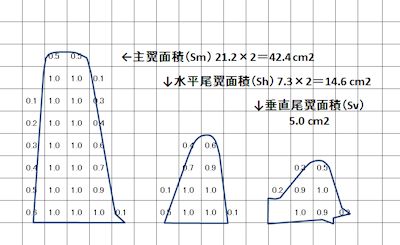

zero32_drawing_Sm_Sh

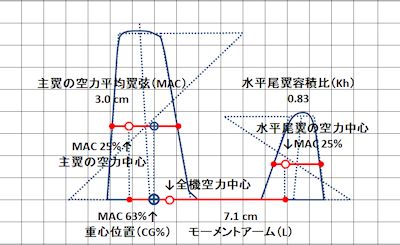

zero32_drawing_CG

主翼の面積が減り、二宮康明氏の著作「日本で生まれ育った高性能紙飛行機」の計算式より、 水平尾翼容積比 Kh＝0.83、 同じく最適な重心位置を求めるグラフより、主翼の空力平均翼弦の前縁からの重心位置 CG%＝63%となりました。 零戦21型の水平尾翼容積比 Kh＝0.81と比べ、ピッチング安定性がわずかに増しています。 また、主翼の空力平均翼弦の位置が機体中心線に寄り、ローリング安定性もわずかに増しているので、 飛ばしやすいと感じます。

（改修 2025年6月20日） 軽量化のため、各部ののりしろを3ミリの幅に縮めました。

（改修 2025年12月15日） この零戦シリーズは最初に手がけたもので、まだ作りが粗かった3つの部分を手直ししました。 まず、水平尾翼の拡大により後退していた垂直尾翼の取付け位置を5ミリ前進させ、 長くなっていた胴体後半も、実機と同じくらいの長さに戻しました。 また、ディスプレイスタンドとしての主脚は、主翼の上反角が10度の時に適正な長さとなるように短縮しつつ、 三つ折りにして貼り合わせ、補強しました。最後に、機首カウリングののりしろ周辺を、 別に手がけたテキサン／ハーバードシリーズと同じ構造にして強度を高めました。

PDF図面

標準塗装

zero32_PDF_img
PDFファイル：Zero32.pdf
※ダウンロード時のご注意


ラバウル迷彩

zero32_Rabaul_PDF_img
PDFファイル：Zero32_Rabaul.pdf
※ダウンロード時のご注意

印刷する紙は、A4サイズの普通紙で、厚さが「両面印刷用」や「両面厚口」と表示されているコピー用紙がおすすめです。 PDFファイルの印刷時は、A4サイズの「横向き」を指定してください。

※ダウンロード時のご注意
お使いのブラウザによっては「ファイルを安全にダウンロードできません」という警告が出ることがあります。 それはこのサイトが、SSLで暗号化されていないホームページサービスを利用しているために表示されるものです。 このサイトでは、Cookieを使ってユーザーを識別したり、履歴を管理したり、 何らかの情報を入力していただくことは一切ありません。 インターネット上でのやりとりが暗号化されていない点について、あらかじめご了承ください。

作り方

零戦21型とほぼ同じです。詳細は零戦21型の「作り方」をご参照ください。 相違点のみ記します。

    （機体）
  1. 主翼
  2. 胴体内側 主軸
  3. 機首内側 主軸補強
  4. 胴体内側 主翼取付け部
  5. 胴体左側面
  6. 胴体右側面
  7. 機首外側 主軸補強
  8. 機首おもり
  9. 機首カウリング
  10. 機首カウリング下部
  11. 水平尾翼
  12. 垂直尾翼
  13. 主翼下面 補強
  14. 機首おもり先端

    15. （ディスプレイスタンド）

    zero21_landing_gear

  15. 胴体下部
  16. 左右主脚
  17. 落下増槽
  18. 胴体側タイヤカバー
  19. 主脚カバー右側
  20. 主脚カバー左側
  21. 左右タイヤ内側

    22. （ディティールアップ）
  22. 胴体 空気取入口

  23. 機首 空気取入口
    点線に沿って折り目をつけ、四角く、上部を少しカーブさせて貼り合わせる。
    (9)機首 カウリング上部の内側に貼り付ける。
    細かい部分の貼り付けには、マイナスドライバーの先端を使ってのりを塗ると作りやすい。

  24. 搭乗員・救命胴衣

飛ばし方

零戦21型と同じです。詳細は零戦21型の「飛ばし方」をご参照ください。

zero32_drawing_CG

設計データ

零戦32型 プロフィール紙飛行機
スケール
1/72
全長
13.7 cm
全幅
15.7 cm
全高
3.0 cm
重量 (W)
2.1 g
用紙
普通紙 両面厚口 A4サイズ コピー用紙
主翼面積 (Sm)
42.4 cm2
水平尾翼面積 (Sh)
14.6 cm2
主翼の平均翼弦長 (MAC)
3.0 cm
モーメントアーム長 (L)
7.1 cm
翼面荷重 (W/Sm)
0.05 g/cm2
水平尾翼容積比 (Kh)
0.83
重心位置
主翼の空力平均翼弦の60%～63%
上反角
10度～15度

飛行データ

室内での一定の高さと距離5 mにおける、定常滑空テストの実測データです。 テスト環境や計測方法は、零戦21型の「飛行データ」をご参照ください。

区間通過時間：
1.6 秒
沈下率：
0.55 m/s
滑空比：
1：5.8

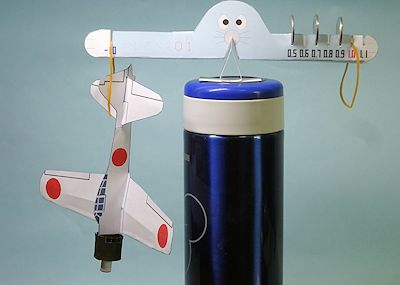

zero32_weight

重量計測には、吉田英一さんの「切り抜く科学工作シリーズ」より「 精密天秤 やじろべえ01（ゼロワン） 」を使わせて頂きました。

(完成 2025年5月17日)
(改修 2025年6月20日 のりしろ縮小)
(改修 2025年12月15日 胴体後部の短縮、主脚の補強、全体的な手直し)
