零式練戦 プロフィール機
保安塗粧／後期標準迷彩

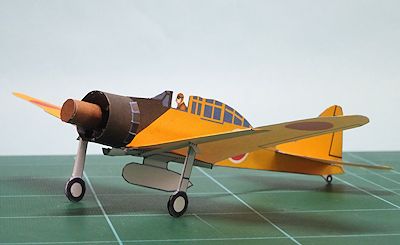

zero_trainner_orange_left_front1

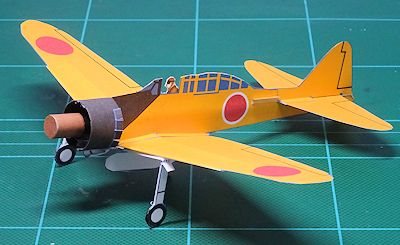

zero_trainner_orange_left_front2

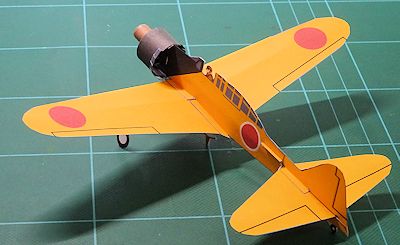

zero_trainner_orange_left_rear

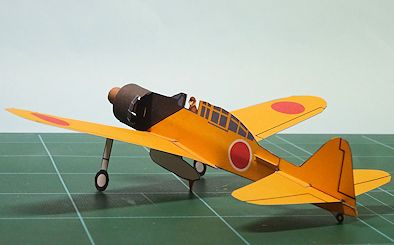

zero_trainner_orange_left_rear2

実機について
零式練戦は、零戦21型を複座化した、空中戦の訓練もできる高等練習機で、1943年に初飛行しました。 複座化したコックピットは訓練生が開放式の前席に、教官がキャノピーのある後席に乗りました。 また、着陸時の転覆事故に備え、操縦席にロールバーも追加されました。 複座化による重量増加は、主翼の20ミリ機関砲を降ろし、着艦フックも廃止するなど、搭載物を減らすことで相殺し、 飛行特性は零戦とほぼ同じに保たれました。 もともと零戦の飛行特性は極めて安定していたそうなので、訓練生にとって安全に習熟できる良い練習機だったでしょう。

設計
先に作った「零戦21型」をベースに、零式練戦の特徴である複座化により大型化したキャノピーと、 胴体後方の安定ヒレを作り直しました。

（改修 2025年6月23日） 軽量化のため、各部ののりしろを3ミリの幅に縮めました。

（改修 2025年12月18日） この零戦シリーズは最初に作ったもので、まだ粗削りだった3つの部分を手直ししました。 まず、水平尾翼の拡大により後退していた垂直尾翼の取付け位置を5ミリ前進させ、 長くなっていた胴体後半も、実機と同じくらいの長さに戻しました。 また、ディスプレイスタンドとしての主脚は、3つに折り合わせて補強しつつ、 主翼の上反角が10度の時に適正な長さとなるように短縮しました。 最後に、機首カウリングののりしろ周辺を、テキサン／ハーバードシリーズと同じ構造にして補強しました。

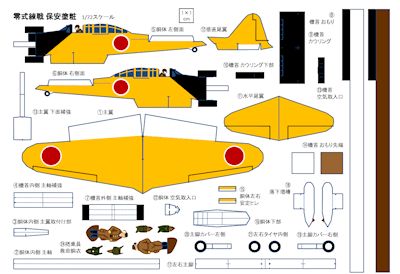

保安塗粧
zero_trainner_orange_PDF_img
PDFファイル：Zero_Trainner_orange.pdf
※ダウンロード時のご注意

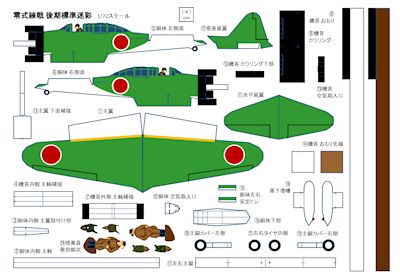

後期標準迷彩
zero_trainner_green_PDF_img
PDFファイル：Zero_Trainner_green.pdf
※ダウンロード時のご注意

※ダウンロード時のご注意
お使いのブラウザによっては「ファイルを安全にダウンロードできません」と表示されることがあります。 それはこのサイトが、SSLで暗号化されていないホームページサービスを利用しているためです。 このサイトではHTTP cookie を使ってユーザーを識別、履歴管理したり、何らかの情報を入力して頂くことは一切ありませんが、 インターネットでのやりとりが暗号化されていないことをご了承ください。

作り方
零戦21型とほぼ同じです。詳細は>零戦21型の「作り方」を参照ください。
相違点のみ記載します。
    （機体）
  1. 主翼
  2. 胴体内側 主軸
  3. 機首内側 主軸補強
  4. 胴体内側 主翼取付け部
  5. 胴体左側面
  6. 胴体右側面
  7. 機首外側 主軸補強
  8. 機首 おもり
  9. 機首 カウリング
  10. 機首 カウリング下部
  11. 水平尾翼
  12. 垂直尾翼
  13. 主翼 下面補強
  14. 機首 おもり先端

  15. 胴体左右 安定ヒレ
    青い点線で「L」字に折り、(5)(6)胴体左右側面の後部の点線に沿って貼り付ける。

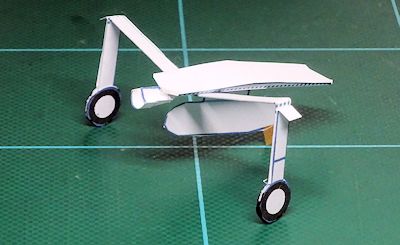

    16. （ディスプレイスタンド）
  16. 胴体下部
  17. 左右主脚
  18. 落下増槽
  19. 主脚カバー右側
  20. 主脚カバー左側
  21. 左右タイヤ内側

    22. （ディティールアップ）
  22. 胴体 空気取入口
  23. 機首 空気取入口
  24. 搭乗員・救命胴衣
飛ばし方
零戦21型と同じです。詳細は零戦21型の「飛ばし方」を参照ください。

プロフィール機データ

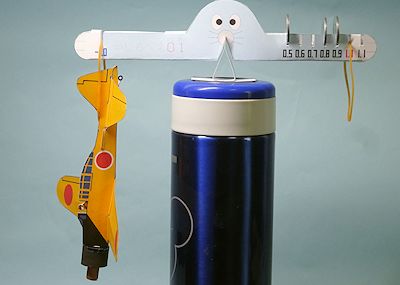

zero_trainner_orange_weight

重量計測には、吉田英一さんの「切り抜く科学工作シリーズ」より「 精密天秤 やじろべえ01（ゼロワン） 」を使わせて頂きました。

(完成 2025年5月17日)
(改修 2025年6月23日 のりしろ縮小)
(改修 2025年12月18日 胴体後部の短縮、主脚の補強、全体的な手直し)
